A CÂMARA GY-DV300 JVC
 1  A câmara GY300 apresenta dois "modos", CAM A e CAM B,que permitem salvar duas configurações de uso diferentes. Essas configurações são selecionadas por um interruptor atrás da câmara. O motivo dessas duas configurações, é que a câmara é operada principalmente por SOFTWARE e menus - o que torna sua operação demorada, e demanda memória (por parte do operador!)
 2  Para o nosso uso em OBAV, vamos deixar a câmara praticamente totalmente automática, com exceção do ajuste de foco. Vamos ver como a gente faz isto.
 3

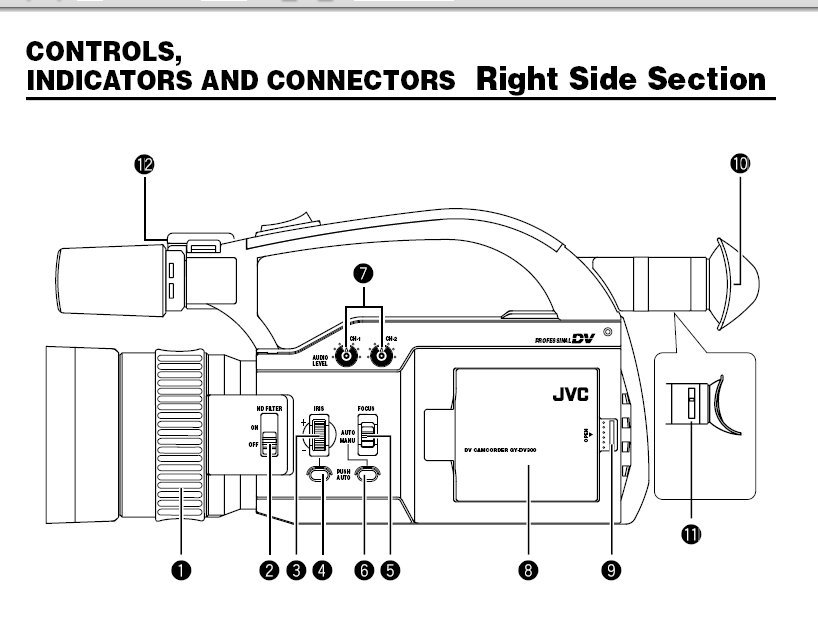

Este é o lado direito da câmara, nela encontram-se os comandos de:

1-anel de FOCO
2-FILTRO ND
3-ajuste de IRIS
4-IRIS "PUSH"
5-interruptor de FOCO
6-FOCO "PUSH"


 7- controle de volume de GRAVAÇÃO de som
8-aqui abre a tela LCD
9-trava da tela LCD
10-visor (ocular)
12-indicador de gravação

LADO DIREITO

 4

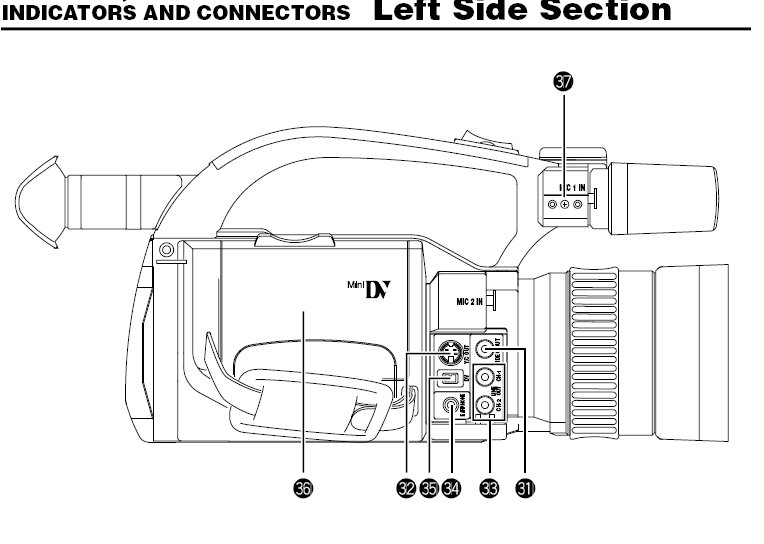

 Este é o lado esquerdo da câmara, nela encontram-se os comandos de:

31- saída de sinal de vídeo composto
32- saída de sinal S-video
33- saída de linha dos sinais de áudio CH1/2



34- saída de sinal para o uso de fones de ouvido
35 - saída para sinais de "firewire" (IEEE 1394)
36- tampa do compartimento da fita
37- base para fixar microfone

LADO ESQUERDO

 5

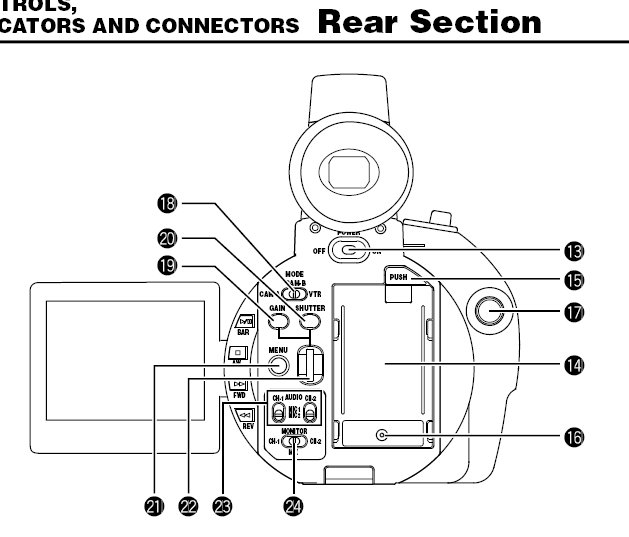

 Este é o lado de trás da câmara (PRIMEIRA parte), nela encontram-se os comandos de:

13- interruptor liga-desliga
14- local da bateria
15- trava da bateria
16- entrada da fonte de alimentação Corrente Alternada
17- botão INICIAR - PARAR gravação
18- interruptor de MODO: CAM-A / CAM-B / VTR(reprodução)



19- seletor de GANHO
20- seletor de SHUTTER (obturador eletronico)
21- seletor de MENU
22- dial seletor de itens do menu
23- CH-1 / CH-2 seletor das entradas de áudio:
MIC 1 - o som do microfone embutido OU do microfone ligado na entrada "MIC 1" entra no sistema; a seleção é pelo MENU
MIC 2 - o som do microfone ligado na entrada MIC 2 entra no sistema.

 LADO DE TRÁS

(PRIMEIRA parte)

 6

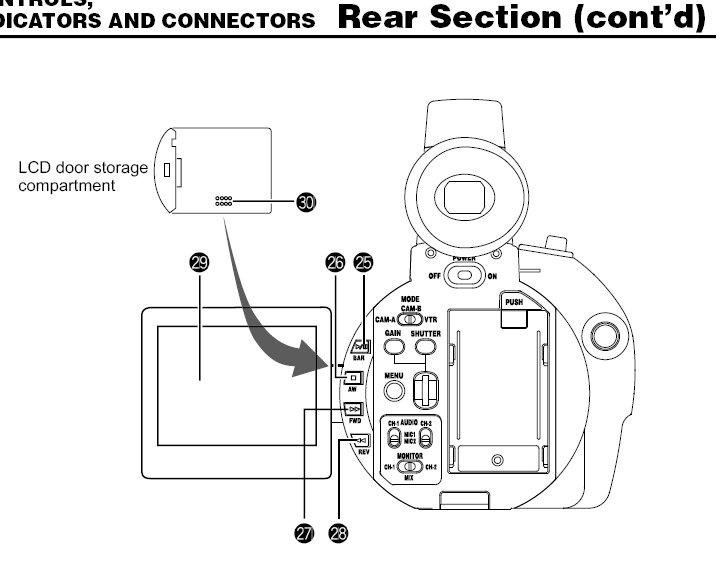

 Este é o lado de trás da câmara (SEGUNDA parte), nela encontram-se os comandos de:

25- permite gravar "COLOR BARS" no início da gravação (no modo VCR, inicia a reprodução, "play")
26- para o ajuste de equilibrio de cores, ou "White Balance" (no menu OPERATION, o item "white balance" deverá estar selecionado para "PUSH AUTO". O modo do ajuste de white balance pode ser seleconado no no comando 22



27- move a fita rapidamente para a frente
28- move a fita rapidamente para trás
29- tela de LCD - mostra a imagem a ser gravada, e quando gravando, aquela sendo registrada. Permite rever a gravação. O brilho e cor desta tela é regulado no DISPLAY 1/2 do menu.
30- altofalante embutido na câmara

 LADO DE TRÁS

(SEGUNDA parte)

 7

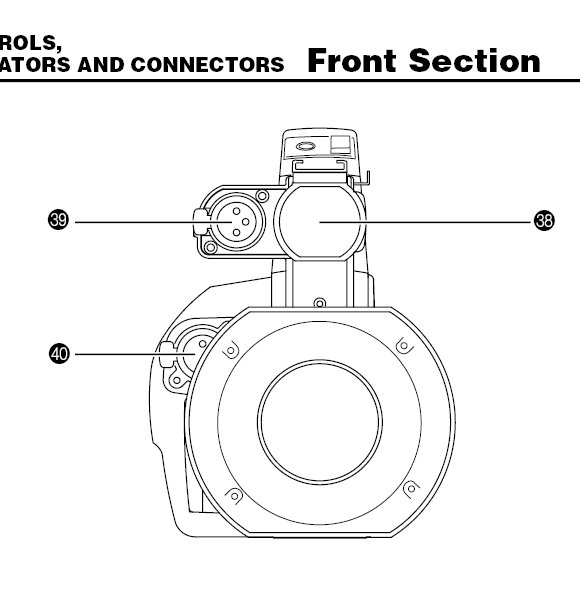

 Este é o lado da frente da câmara, nela encontram-se os comandos de:
38- microfone embutido



39- entrada de microfone MIC-1
40- entrada de microfone MIC-2

 FRENTE DA CÂMARA

8

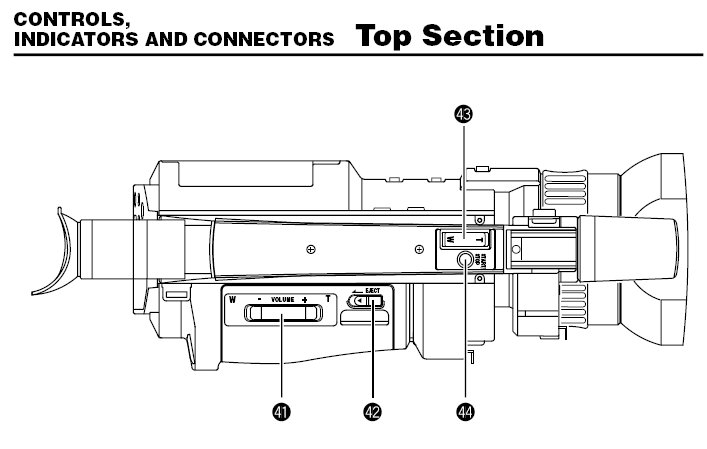

 Este é o tôpo da câmara, nela encontram-se os comandos de:
41- controle de ZOOM (câmara vai de grande angular a treleobjetiva)
42- botão para ejetar a fita miniDV
 43- segundo comando de ZOOM. Sua velocidade é selecionad
a no menu SYSTEM 2/2
44- botão INICIAR - PARAR gravação

 TÔPO DA CÂMARA

 9

 Como ajustar a câmara:

1- ligue o interruptor liga-desliga (13)

2-selecione CAM-A - (18) não se esqueça, de não mudar para CAM-B no meio da filmagem!

3- Agora, vamos ajustar a camara no modo CAM-B

4- entre no menu e selecione MODE AUTO





(Somente o foco será utilizado manualmente.)


 10

 Agora vamos acertar os canais de som. A câmara apresenta dois canais de registro de som, CH 1 e CH 2. Vamos utilizar o canal um para o microfone embutido, e o canal dois para o microfone cardióide que acompanha a câmara.

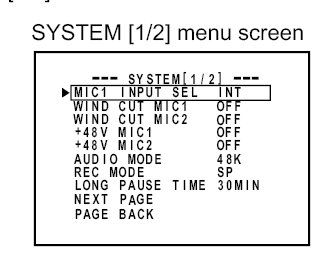

1- entre no menu SYSTEM 1/2. Selecione o microfone interno.

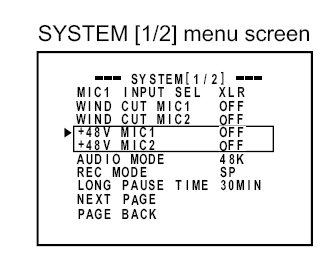

2- desligue a alimentação "phantom" pelo menu SYSTEM 1/2
3- Selecione os canais de entrada: em (24) "Audio CH1, CH2"
MIC 1 - para o CH 1
MIC 2 - para o CH 2

 11

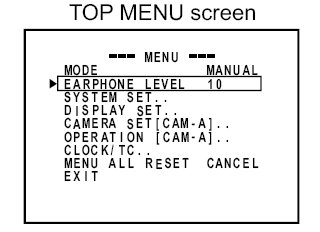

 Coloque agora o fone do ouvido na tomada (34). Pelo menu TOP MENU, selecione um volume de fones confortável.

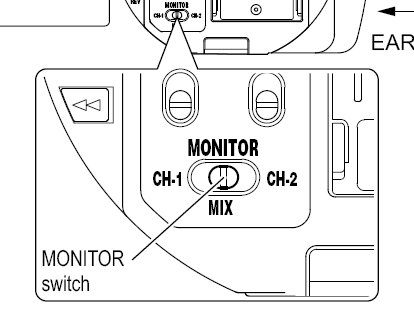

Pelo interruptor (24) você pode selecionar o microfone que quer monitorar: ou o embutido, MIC 1, ou o outro, MIC 2. Ou os dois, em mix. Escolha MIC 2.


   A câmara agora está em condições básicas de funcionamento.
